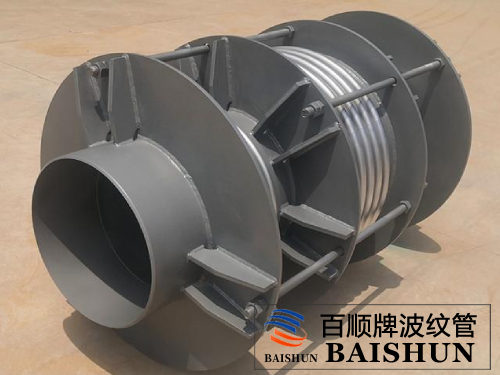

直管壓力平衡式波紋補償器(ZYP型)

當前位置：首頁>產品>波紋補償器>直管壓力平衡式波紋補償器(ZYP型)

直管壓力平衡波紋補償器(ZYP型)又稱波紋伸縮器、管壓力平衡波紋管、直管壓力平衡膨脹節，用于補償系統中的軸向位移，內壓推力自身平衡，本品可用于不宜設置固定支架的高物位直管線或大直徑管線中。

產地：河北省>泊頭市

供應商：河北偉業波紋管制造有限公司

直管壓力平衡式波紋補償器(ZYP型)詳細內容介紹

一、直管壓力平衡式波紋補償器用途：

直管壓力平衡式波紋補償器（ZYP型）又稱平衡型波紋膨脹節、直管壓力平衡波紋管、直管壓力平衡膨脹節，它既能補償管道的軸向位移還能平衡自身的內壓推力，產品的中間波紋為工作波紋，兩邊的波紋為平衡波紋，起到平衡推力的作用。本產品適用于不容易設置固定支架的高位直管線或者大口徑管道中。

二、直管壓力平衡式波紋補償器結構：

直管壓力平衡式波紋補償器它是由中間工作波、兩端小的平衡波、接管、換班及平衡拉桿組成，平衡拉桿還可以用螺紋拉桿和焊接拉板兩種結構形式的。螺紋拉桿和焊接拉板在使用過程中主要區別是螺紋拉桿可以起到調節工作波和平衡波的自然長度，而焊接拉板是起到讓焊接固定波段不可以自由伸縮。直管壓力平衡式波紋補償器平衡內壓推力主要是依靠平衡波的口徑_是工作波的一倍，這樣一來工作波由于內壓引起的向外側的軸向推力通過平衡拉桿被直管壓力平衡波紋管因內壓引起的相反方向的推力所抵消，而且還沒有軸向推力輸出，管道或設備不再受到軸向推力。在正常的補償位移的過程中，它自身的力平衡關系不變。
